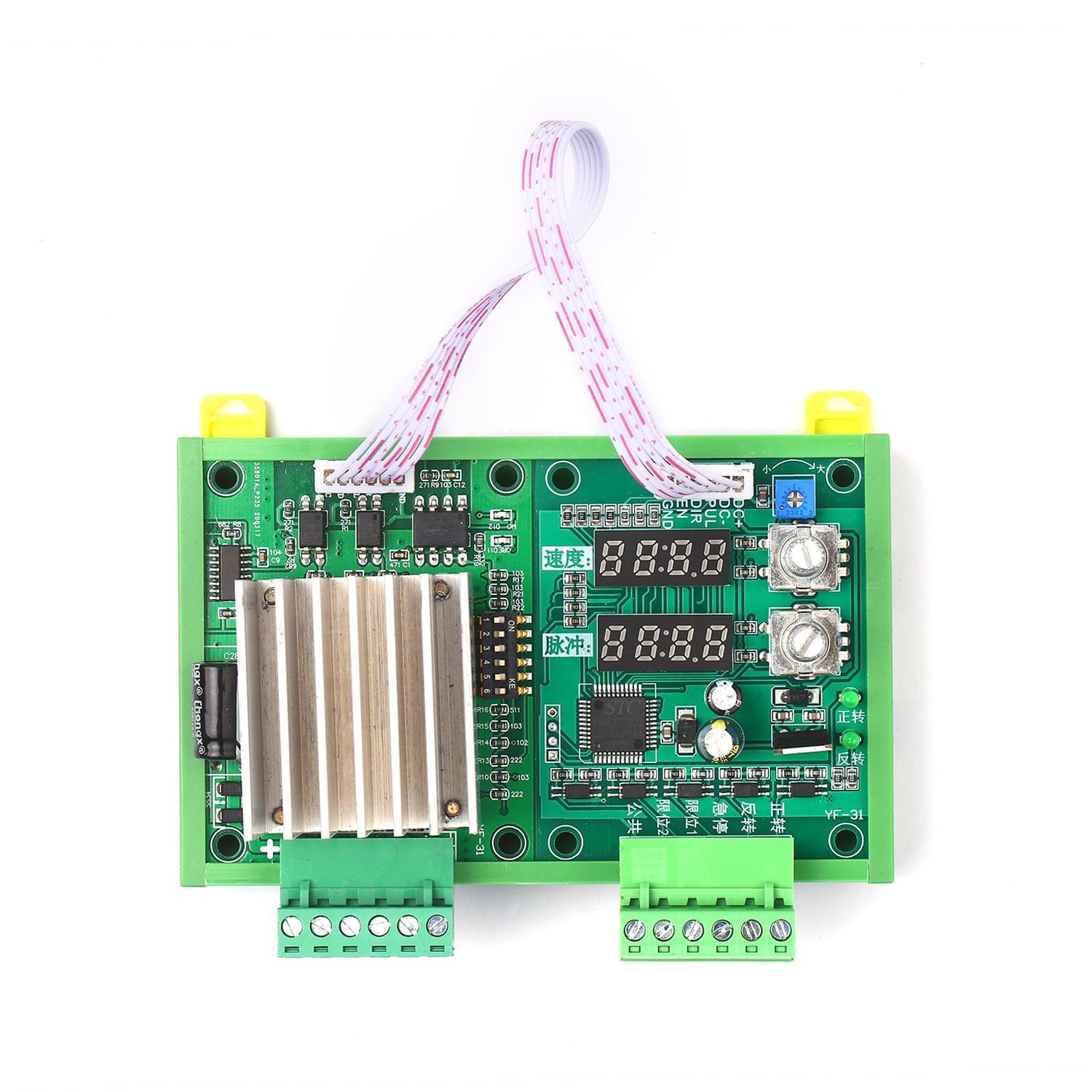

Features:High quality material and electronic parts ensure durability for use.It is capable of driving stepper motor of 2-phase 4/5/6/8/ wire within 4A.It is programmable. Easy and free to control rotating speed/direction and working mode of stepper motor.This module works great in heat dissipation and have stable performance.It can achieve reverse/forward rotation and has indicator light.Use it in: 3D printer carving machine etc.About Working Mode:P-1: inching--it rotates by pressing stops by releasing or encountering with limit.P-2: self-lock--it has forward/reverse rotation by pressing on forward/reverse; it won't stop unless it meets limit.P-3: limit control--when it receives forward signal it will have forward rotation stop X seconds when encountering the limit A then automatically have reverse rotation stop when encountering the limit B.P-4: limit control repeat cycle--when it becomes electrified it will have forward rotation stop X seconds when encountering the limit A then automatically have reverse rotation stop X seconds when encountering the limit B. Repeat this cycle rotate between A and B.P-5: when it receives forward signal it will forward rotate X degrees to stop; when it receives reverse signal it will reversely rotate X degrees to stop.P-6: pulse control-when it receives forward signal it will forward rotate X degrees to stop delay for T seconds then automatically and reversely rotate X degrees to stop.P-7: pulse control repeat cycle--when it becomes electrified it will forward rotate X degrees to stop delay for T seconds reversely rotate X degrees to stop delay for T seconds. Repeat this cycle rotate between A and B.P-8: when it receives forward signal it will forward rotate X degrees to stop delay for T seconds. Repeat this cycle rotate unidirectionally. When it receives reverse signal it will reversely rotate X degrees to stop delay for T seconds. Repeat this cycle rotate unidirectionally.About Coding Potentiometer:1 Potentiometer: rotate the potentiometer to adjust the delay time(time range: 1-400s).2 Coder: rotate the potentiometer to adjust speed(speed range: 0.1-999.9rpm); press on coder button to enter modes selection choosing the mode; no operation for 2s will make it save the selection and exit the setting automatically.3 Coder: rotate the potentiometer to adjust pulse count(range: 1-999990); press on coder button to enter decimal point adjustment; decimal point means in unit of 10; no decimal point means in unit of 1 for example 1600 means 1600 pulses namely one revolution; 160.0 means that the setting is 16000 pulses namely ten revolutions.About Ports:Forward rotation: starting signal of forward rotationReverse rotation: starting signal of reverse rotationEmergency stop button: press to stop the motor in any cases.Limit 1: limit of forward rotationLimit 2: limit of reverse rotationCom: common interface--all signal contacting with common interface means giving signal.Specifications:Material: Electronic ComponentsVoltage Range: 10-30VCurrent Range: within 4ADelay Time: 0-400sItem Weight: 221g / 7.79ozItem Size: 12.8*10.3*5.4cm / 5.03*4.05*2.12inPackage Weight: 225g / 7.93ozPackage Size: 19.5*16*5.4.cm / 7.67*6.29*2.12inNote:Driver controller board only other accessories are not included.Due to manual measurement there may be deviation.Due to lighting the picture and material object may slightly differ in color please in kind prevail.Packing List:1 * Driver Controller Board
